Guida pratica alla scelta del giunto rotante per il tuo impianto
I giunti rotanti sono componenti critici nei sistemi di trasferimento di fluidi da parti fisse a componenti in rotazione. Permettono il passaggio di acqua, vapore, olio, aria, gas e altri fluidi senza perdite, mantenendo affidabilità e performance anche in condizioni operative gravose. La scelta corretta impatta direttamente su efficienza produttiva, durata, manutenzione e costi operativi.
Quando e perché serve un giunto rotante nel tuo impianto?
Funzioni tipiche:
- Trasferire fluidi per scambi termici (es. vapore/acqua nei cilindri per la produzione di carta)
- Alimentare coolant o MQL nei mandrini di macchine utensili

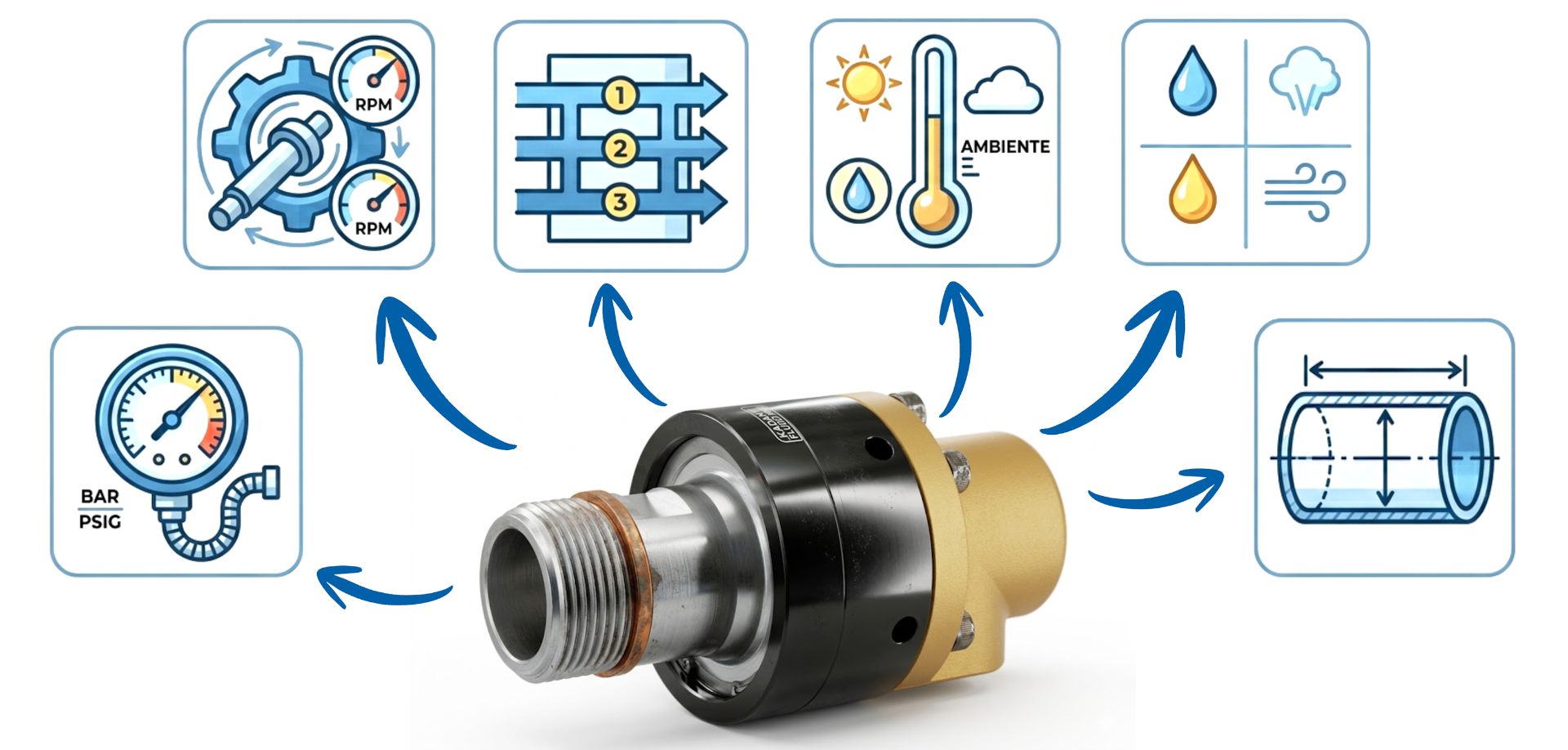

Quali sono i parametri tecnici chiave da considerare?
La scelta del giunto rotante non dipende solo dal fluido: è un equilibrio fra parametri operativi, prestazioni richieste e condizioni ambientali.
3.1 Pressione (BAR / PSIG)
La pressione di esercizio influisce sulla scelta della tenuta e sui materiali. Giunti con guarnizioni di qualità e facce di tenuta bilanciate consentono prestazioni stabili anche a pressioni elevate.
3.2 Velocità di rotazione (RPM)
Alta velocità richiedono cuscinetti e sigillature ottimizzati per attrito basso e stabilità dinamica. Per la serie G di Johnson-Fluiten la velocità può superare 50.000 RPM nei modelli dedicati alle macchine utensili.
3.3 Temperatura del fluido / ambiente
Materiali delle guarnizioni e sigilli sono determinanti: materiali selezionati come PTFE o soluzioni che consentono la gestione di fluidi fino a 300–400 °C nei casi più critici.
3.4 Tipo di fluido
Acqua, vapore, olio termico o gas richiedono combinazioni di tenute e materiali compatibili, influenzando affidabilità e manutenzione.
3.5 Dimensioni e volume dei passaggi
I passaggi determinano il diametro del giunto e la velocità del fluido: dimensioni maggiori facilitano il passaggio di volumi alti senza eccessive perdite di carico.
3.6 Numero di passaggi
Da una a più vie: più canalizzazioni consentono trasferimento di fluidi diversi contemporaneamente, ma richiedono progettazioni sigillate avanzate.
Come selezionare il giunto rotante giusto: due percorsi
1. Selezione per settore di applicazione
Carta e Cartonifici
- Necessità: gestione vapore/condensa per essiccazione e controllo energetico.
- Prodotti consigliati: soluzioni con passaggi multipli per vapore/acqua e materiali resistenti alla corrosione.
Tessile
- Necessità: precisione nei processi di fibra e finissaggio.
- Soluzioni: giunti con elevata affidabilità anche a bassi giri e pressioni.
Gomma & Plastica
- Necessità: trasferimento di olio/aria nei processi di estrusione e miscelazione.
- Soluzioni: giunti con tenute specifiche per fluidi viscosi.
Chimico & Farmaceutico
- Necessità: standard elevati di pulizia e resistenza chimica.
- Soluzioni: materiali inox AISI 316, guarnizioni compatibili FDA/ATEX.
Siderurgico
- Necessità: resistenza a condizioni operative molto impegnative.
- Soluzioni: giunti robusti con materiali materiali progettati per condizioni gravose.
Alimentare
- Necessità: rispetto normative igieniche, trasferimento vapore/acqua per processi.
- Soluzioni: giunti in acciaio inox con tenute certificate.
Macchine utensili
- Necessità: alta velocità e precisione.
- Soluzioni: giunti ad alta alta velocità ed alta pressione.
Energetico
- Necessità: fluidi ad alta pressione/temperatura.
- Soluzioni: giunti custom progettati per condizioni estreme.
2 Selezione per variabili operative
Un approccio pragmatico è partire dall’analisi delle specifiche operative del tuo impianto:
- Definisci la pressione nominale e massima del fluido.
- Quantifica la velocità di rotazione media e di picco.
- Stabilisci la temperatura di esercizio attesa.
- Classifica il tipo di fluido da trasferire.
- Calcola il volume e numero dei passaggi necessari.
- Valuta condizioni ambientali (polvere, vibrazioni, alte temperature ambiente).
Questo metodo porta a una shortlist di modelli tecnici appropriati e alle eventuali customizzazioni necessarie (es. guarnizioni speciali, materiali specifici, flangiature dedicate).
Check-list rapida pre-ordine
Prima di inviare una richiesta fornitura al tuo team acquisti o a Johnson-Fluiten, verifica:
✔ Tipo fluido e compatibilità materiale.
✔ Range pressione e RPM dichiarati.
✔ Tipo e numero di passaggi richiesti.
✔ Chiari requisiti di temperatura di esercizio.
✔ Dimensionamento corretto dei passaggi per evitare cadute di pressione.
✔ Certificazioni richieste (FDA/ATEX se necessario).
La selezione di un giunto rotante è un processo tecnico che deve essere guidato da specifiche operative reali e criteri di performance chiari. Integrare questi criteri con il supporto di un fornitore esperto può prevenire errori di specifica, ridurre fermi macchina e migliorare efficienza complessiva.
Glossario tecnico
Giunto rotante / Rotary union / Rotary joint
Dispositivo meccanico che permette il trasferimento di fluidi (vapore, acqua, olio, gas, refrigerante, aria, ecc.) da un componente stazionario a uno in rotazione mantenendo la tenuta e minimizzando le perdite. È fondamentale nei sistemi industriali con cilindri rotanti, mandrini, rulli e presse.
Passaggi / Channels
I canali interni del giunto attraverso cui il fluido viene trasferito. Possono essere singoli o multipli in base al numero di fluidi/servizi da gestire.
Tenuta meccanica (Mechanical seal)
Sistema di chiusura che impedisce la fuoriuscita del fluido durante la rotazione. Le tenute possono essere bilanciate, a labbro, idrostatiche o plastomeriche a seconda del tipo di applicazione.
Tenuta a labirinto
Tipo di tenuta in cui il percorso tra rotante e stazionario è tortuoso per ritardare e ostacolare la fuga del fluido, riducendo le perdite tramite il percorso stesso anziché tramite contatto diretto.
Cuscinetti / Bearings
Componenti che supportano la rotazione del giunto e mantengono l’allineamento delle parti in moto. Possono essere a sfera, a rullo o speciali, influenzando capacità di velocità e carichi.
RPM (giri al minuto / Rotations per minute)
Unità di misura della velocità di rotazione. È un parametro critico perché influisce su attriti, usura delle tenute, scelta dei cuscinetti e performance complessive del giunto rotante.
Pressione (BAR / PSIG)
La forza esercitata dal fluido all’interno del giunto. Influisce sulla selezione del tipo di tenuta e dei materiali; pressioni più elevate richiedono giunti con tenute e materiali ottimizzati.
Temperatura (°C / °F)
Assegna l’intervallo operativo termico del giunto e dei materiali di guarnizione. Temperature elevate richiedono materiali di tenuta e componenti interni specifici per mantenere le prestazioni.
Guarnizione / Seal
Elemento elastico o rigido che assicura la chiusura tra superfici, minimizzando perdite. Può essere costituita da materiali come PTFE, grafite, elastomeri o ceramiche tecniche.
Bilanciamento delle tenute
Design delle superfici di sigillo che mantiene forze di contatto costanti su facce di tenuta anche con variazioni di pressione, riducendo attrito e usura.
Flangia
Elemento di connessione meccanica che consente di montare il giunto rotante su tubazioni o componenti esistenti rendendo l’integrazione strutturale e idraulica più semplice.
Volume / Diametro del passaggio
Dimensione interna del canale del giunto che determina la velocità di flusso e portata possibile. Un diametro maggiore permette flussi più alti con minore perdita di carico.
