Giunti Rotanti 101: Cosa sono, come funzionano e perché sono il cuore dell’efficienza industriale
Che si tratti di produrre carta, stampare imballaggi plastici, raffinare prodotti chimici o gestire complessi sistemi di macchine utensili, il trasferimento di fluidi tra parti fisse e parti in rotazione è una sfida ingegneristica costante.

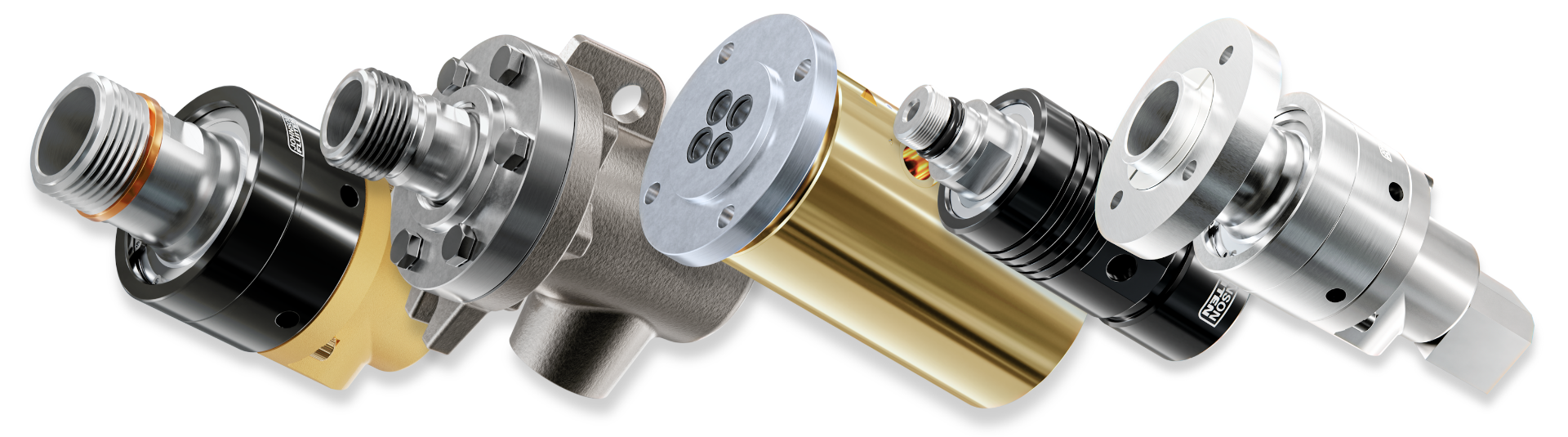

Che cos'è esattamente un giunto rotante?
Un giunto rotante, noto anche come unione rotante o rotary union, è un dispositivo di tenuta meccanica di precisione che permette il passaggio di un fluido (liquido o gassoso) da una tubazione di alimentazione fissa a un pezzo di macchinario in rotazione.
Immaginiamo un rullo riscaldato in una cartiera o un mandrino di una macchina utensile che necessita di liquido refrigerante: il fluido deve entrare nel componente mentre questo gira a velocità elevate, senza perdite e mantenendo la pressione costante. Il giunto rotante è l'interfaccia che rende possibile tutto questo.
I termini più comuni utilizzati nel settore includono:
- Giunti rotanti (termine generico)
- Unioni rotanti (spesso usato per applicazioni ad alta velocità o con fluidi diversi dal vapore)
- Giunto per vapore
- Giunto per acqua
- Collettore rotanti idraulico
- “Il Johnson”

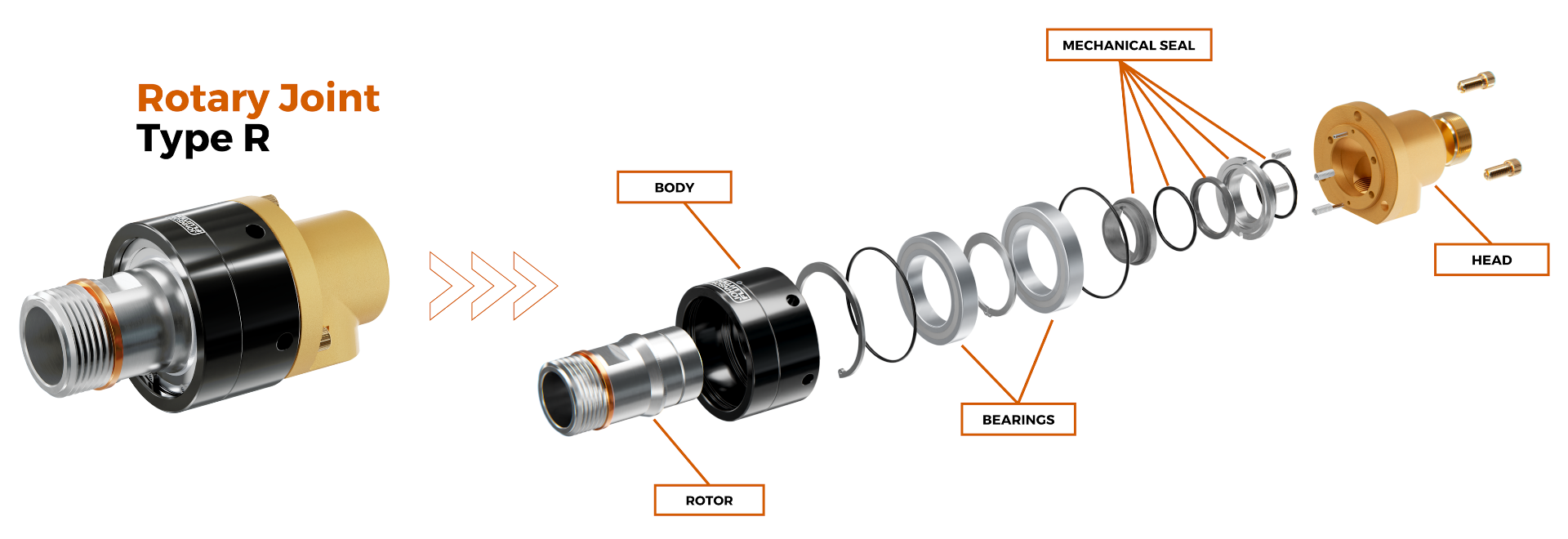

Come è fatto un giunto rotante?
Un giunto rotante non è un semplice tubo, ma un insieme di componenti calibrati:
- Corpo (Housing): È la parte fissa collegata alle tubazioni di alimentazione. Contiene il fluido e funge da struttura portante.
- Rotore (Albero/Nipple): È la parte collegata direttamente al macchinario rotante. Può avere connessioni filettate o flangiate.
- Tenuta Meccanica (Seal): Il cuore del giunto. È l'elemento che impedisce al fluido di disperdersi nell'ambiente. La qualità del pacchetto di tenuta determina la vita utile del giunto.
- Cuscinetti/Guide: Supportano la rotazione del rotore all'interno del corpo, garantendo l'allineamento e riducendo l'attrito.

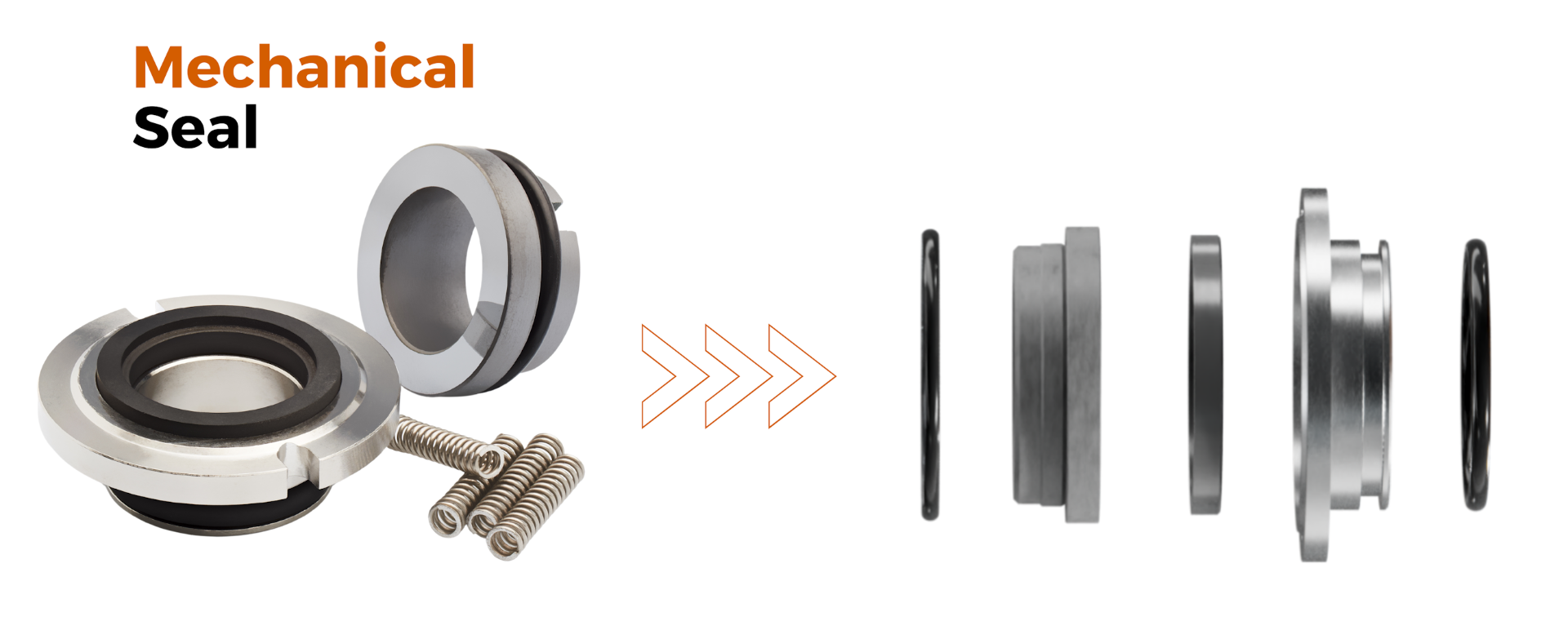

Perché la tenuta è l’elemento più critico?
Durante il funzionamento, la tenuta è soggetta contemporaneamente alla pressione del fluido, all’attrito tra superfici in contatto e alle variazioni di temperatura. Velocità di rotazione elevate, media aggressivi o cicli termici frequenti accelerano inevitabilmente i fenomeni di usura.
Un aspetto spesso sottovalutato è che il costo della tenuta in sé rappresenta solo una minima parte del costo reale di un guasto. Quando una tenuta cede, il problema non è solo la perdita del componente, ma l’impatto sull’efficienza del processo, sui consumi energetici, sulla sicurezza e sulla continuità produttiva. In questo senso, un giunto rotante è valido solo quanto lo è il suo sistema di tenuta.
Che cosa si intende per tenuta bilanciata?
Le tenute bilanciate sono progettate per ridurre l’effetto della pressione del fluido sulla forza di contatto tra le superfici di tenuta. In queste soluzioni, il carico di tenuta è determinato principalmente da molle calibrate, mentre la pressione operativa ha un’influenza limitata.
Questo approccio consente un comportamento più stabile, una minore usura e una maggiore prevedibilità delle prestazioni, soprattutto nelle applicazioni con acqua e fluidi di raffreddamento, ma anche in presenza di vapore o gas.
Giunti auto-supportati ed esternamente supportati: come orientarsi?
Nei giunti auto-supportati, il corpo è fissato direttamente all’albero o al cilindro e il supporto è integrato all’interno del giunto stesso. Si tratta di soluzioni compatte, adatte a molte applicazioni standard.
I giunti esternamente supportati, invece, utilizzano staffe o tiranti per sostenere il corpo del giunto, riducendo i carichi trasmessi all’albero della macchina. Questa configurazione è spesso preferita per grandi diametri, alte velocità o condizioni operative particolarmente gravose.
La scelta dipende sempre dal contesto applicativo e dal layout dell’impianto.
Perché i giunti rotanti sono essenziali per la vostra produzione?
Non si tratta solo di "far passare un fluido". Un giunto rotante progettato correttamente influisce su quattro pilastri della produzione industriale:
- Efficienza Energetica e Termica
In settori come il tessile o il cartario, il trasferimento di calore (tramite vapore o olio diatermico) deve essere uniforme. Un giunto inefficiente o un sistema di sifonaggio inadeguato causano zone fredde sui rulli, aumentando lo scarto di produzione e il consumo energetico.
- Affidabilità e Riduzione dei Fermo Macchina
Le tenute sono componenti soggetti a usura. Tuttavia, un giunto rotante di bassa qualità fallisce prematuramente, causando perdite che possono danneggiare altri componenti della macchina o interrompere l'intera linea. Il costo reale di un fallimento non è il prezzo del giunto, ma il costo del tempo di inattività della fabbrica.
- Sicurezza dell'Ambiente di Lavoro
Gestire fluidi ad alta pressione, vapore surriscaldato o olio diatermico a 300°C comporta rischi seri. I giunti rotanti migliori sono progettati per operare in ambienti critici, garantendo che i fluidi pericolosi rimangano confinati dove devono stare.
- Customizzazione per OEM
Molte applicazioni richiedono soluzioni su misura. Che si tratti di un giunto multi-passaggio per la robotica (che deve trasportare contemporaneamente aria, olio e segnali elettrici) o di un giunto per macchine utensili ad altissima velocità, la capacità di personalizzare il design è ciò che trasforma un fornitore in un partner strategico.

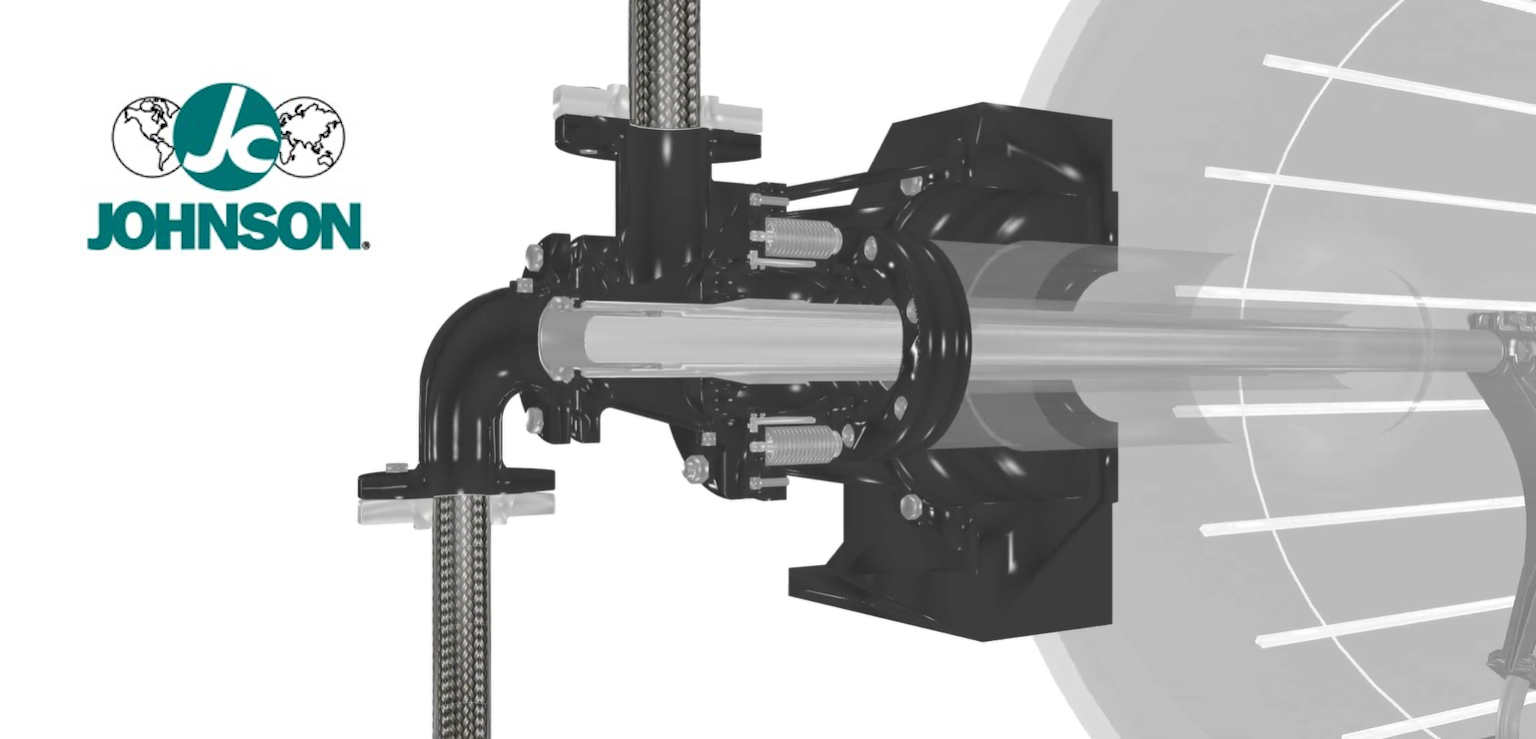

"Passami il Johnson": Quando un brand diventa il nome del componente
Se entrate in una cartiera, difficilmente sentirete un tecnico chiedere un 'dispositivo di tenuta meccanica per cilindri rotanti'. Molto più probabilmente sentirete dire: 'Dobbiamo cambiare il Johnson'.
Questo accade perché, fin dal 1933, l'innovazione portata da Kadant Johnson è stata così dirompente da trasformare il nome dell'azienda nel nome stesso del componente. Per generazioni di manutentori, 'Il Johnson' è sinonimo di giunto rotante per vapore: un riconoscimento implicito di affidabilità che oggi noi di Johnson-Fluiten continuiamo a onorare, evolvendo quella tecnologia originale per le sfide dell'industria 4.0."
FAQ: Le domande tecniche che ogni Maintenance Manager si pone
Come scelgo il giunto rotante corretto?
Non basta guardare il diametro del tubo. Per una selezione accurata, i nostri ingegneri valutano:
- Tipo di fluido: Vapore, acqua, olio, aria, ecc.
- Velocità di rotazione (RPM): Fondamentale per la scelta dei cuscinetti e della tecnologia di tenuta.
- Pressione e Temperatura: Definiscono i materiali del corpo e delle tenute.
- Portata richiesta: Per evitare perdite di carico eccessive.
Perché il mio giunto rotante perde?
Le cause principali di fallimento includono:
- Disallineamento: Se il giunto non è perfettamente in asse con il rotore della macchina.
- Tensioni delle tubazioni: L'uso di tubi rigidi invece di tubi flessibili metallici trasmette vibrazioni e carichi meccanici che distruggono le tenute.
- Qualità del fluido: Presenza di detriti o calcare che rigano le facce di tenuta.
- Uso di ricambi non originali: Le tolleranze dei componenti non OEM spesso non rispettano gli standard necessari, portando a usura accelerata.
Cosa si intende per giunto multi-passaggio?
È un'unione rotante progettata per gestire più fluidi contemporaneamente attraverso condotti separati. Sono essenziali dove un singolo asse rotante deve alimentare diverse funzioni (ad esempio, idraulica e pneumatica insieme). In questi casi, si utilizzano tenute morbide (O-ring) o tenute a labbro speciali per evitare il "cross-over" tra i passaggi.
Glossario tecnico essenziale per il professionista
Per muoversi con competenza nel mondo dei giunti, ecco i termini da conoscere:
- Anti-Rotation Rod: Aste rigide che impediscono al corpo del giunto di girare insieme al rotore.
- Sifone (Syphon): Sistema di tubazioni interno al cilindro (fisso o rotante) che permette l'evacuazione della condensa o del fluido esausto.
- Q-Flange: Flangia a sgancio rapido che facilita drasticamente le operazioni di manutenzione.
- DuraSeal™: Tecnologia di tenuta avanzata che utilizza materiali elastomerici o plastomerici (PTFE) per applicazioni dinamiche.
- Sight Flow Indicator: Dispositivo visivo per monitorare il flusso del fluido e l'eventuale presenza di bolle o detriti.
Scegliere un giunto rotante non significa solo risolvere un problema di connessione meccanica. Significa garantire che la vostra linea di produzione operi alla massima velocità possibile, con il minimo consumo energetico e senza interruzioni impreviste.
